آلة حفر CNC عالية السرعة لأوراق الأنابيب (سلسلة PHD النموذجية)
تفاصيل المنتج
| الحد الأدنى لكمية أويدر | 1 | شروط الدفع | TT ، L / C في الأفق |
|---|---|---|---|
| إمدادات الطاقة | 100 |
منتوج وصف

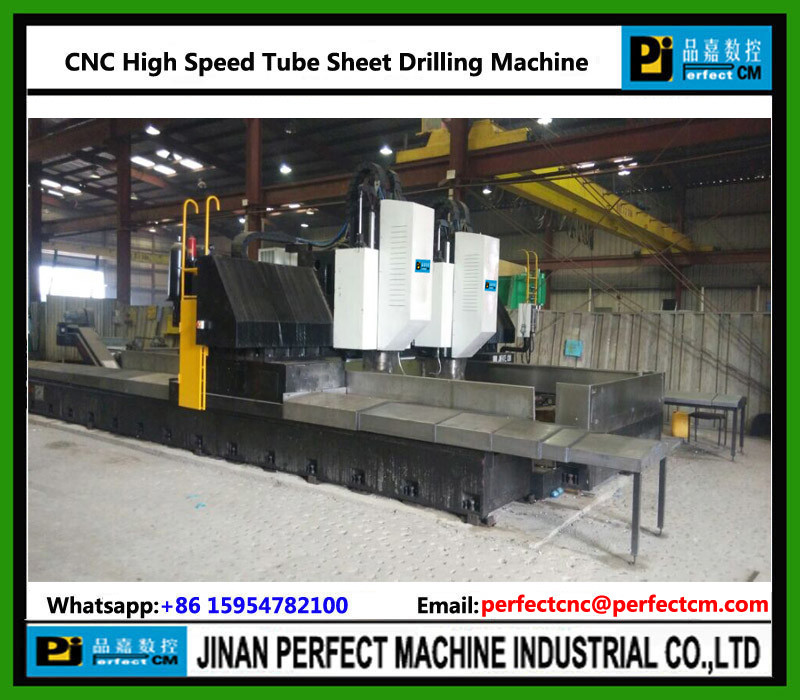

آلة حفر CNC عالية السرعة لأوراق الأنابيب
(الوضع1 PHD1616-1/PHD2020-2/PHD3030-2)
الصناعة المطبقة:
تستخدم بشكل رئيسي لحفر لوحة الأنابيب واللوحات اللاصقة والصفائح والصفائح الكبيرة في صناعات البتروكيماويات والكاتيلات وطاقة الرياح والصفائح وكذلك لألواح الاتصال في البناء والجسر وتبادل الحرارةصناعات برج الحديد.
المعيار الأساسي للمنتج:
|
النموذج |
البند |
PHD1616-1 |
PHD2020-2 |
PHD3030-2 |
||
|
الحجم الأقصى للقطعة |
LXW (ملم) |
1600×1600 |
2000x2000 |
3000×3000 |
||
|
أقصى سمك للقطعة |
|
200ملم |
||||
|
رقم (شامب) |
لا |
12 |
||||
|
طاولة العمل |
عرض الفتحة T/المساحة |
28/500 ملم |
||||
|
رأس الحفر المنزلق الرأسي |
كمية |
رقم 2 |
||||
|
محرك التقطير |
BT2 ملفات |
|||||
|
أقصى قطر الحفر (فولاذ الكربون العادي) |
φ40mm ((حفر الكربيد) |
|||||
|
φ50mm-80mm (حفرة حديد عالية السرعة) |
||||||
|
سرعة الدوران الرئيسية للدوار |
30-2500r/min |
|||||
|
قوة محرك الغزل |
2x22kw |
|||||
|
المسافة من الأسفل إلى طاولة العمل |
300-800ملم |
|||||
|
الحركة الطولية للشرفة ((محور X) |
السكتة الدماغية |
1600ملم |
2000ملم |
3000ملم |
||
|
سرعة الحركة على محور X |
0-8m/min |
|||||
|
قوة محرك الخدمة في المحور X / عزم الدوران |
2X3kw/28.4Nm |
|||||
|
الحركة الجانبية لرأس القوة ((Y المحور) |
السكتة الدماغية |
1600ملم | 2000ملم | 3000ملم | ||
|
سرعة الحركة على محور Y |
0-8m/min |
|||||
|
قوة محرك الخدمة / عزم الدوران في المحور Y |
3kw/28.4Nm |
|||||
|
حركة التغذية المنزلية الرأسية (محور Z) |
ضربة المحور Z |
500ملم |
||||
|
سرعة تغذية المحور Z |
0-5m/min |
|||||
|
قوة محرك الخدمة / عزم الدوران على محور Z |
2x3kw/28.4Nm |
|||||
|
دقة الموقع |
محور X،Y |
≤0.1 ملم / الطول الكامل |
||||
|
إعادة دقة الموقع |
محور X،Y |
≤0.05mm / الطول الكامل |
||||
|
النظام الهيدروليكي |
ضغط المضخة الهيدروليكية / التدفق |
6.5Mpa /25L/Min |
||||
|
قوة محرك المضخة الهيدروليكية |
2.2كيلوواط |
|||||
|
النظام الهوائي |
ضغط إمدادات الهواء المضغوط |
0.5Mpa |
||||
|
إزالة الشريحة وتبريدها |
نوع إزالة الشريحة |
نوع سلسلة الصفائح |
||||
|
كمية |
2 رقم |
|||||
|
سرعة إزالة الشريحة |
1m/min |
|||||
|
قوة محرك إزالة الشريحة |
2x0.75kw |
|||||
|
محرك مضخة المياه الداخلية للتبريد |
2x3kw |
|||||
|
مضخة التبريد الخارجية طاقة المحرك |
2x0.75kw |
|||||
|
نظام التشحيم التلقائي |
ضغط التشحيم |
2Mpa |
||||
|
حقن الوقود في نقطة التشحيم |
0.1 مل |
|||||
|
دورة التشحيم |
6-10 دقيقة |
|||||
|
النظام الكهربائي |
نظام CNC |
FAGOR8055 |
||||
|
محور CNC |
4 أو 6 |
|||||
|
الأبعاد الإجمالية للجهاز |
LXWXH |
حول4800X4100X3600ملم |
حوالي 5800×5100×3600ملم |
حوالي 6900×6100×3600ملم |
||
|
وزن الجهاز |
|
حوالي 20 طن |
حوالي 30 طن |
حوالي 40 طن |
||
إذا كان صاحب السمو بحاجة لمزيد من المعلومات عنا، يرجى إرسال لنا طلبك.
