قطعة واحدة من الشفرة عالية السرعة CNC زاوية حفر الشفرة وخط العلامة (BL1010)
تفاصيل المنتج
| ماكينة سي ان سي | آلة اللكم | آلة القص | خط زاوية CNC |
|---|---|---|---|
| آلة ثقب الزوايا | خط إنتاج زاوية الحديد |
منتوج وصف

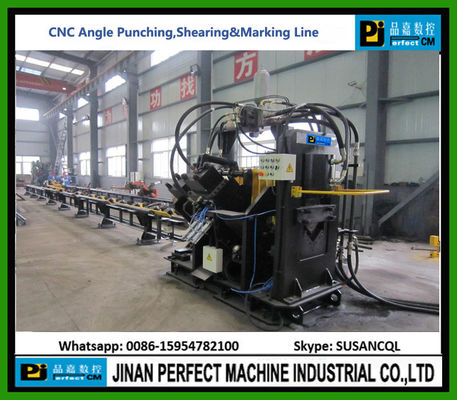

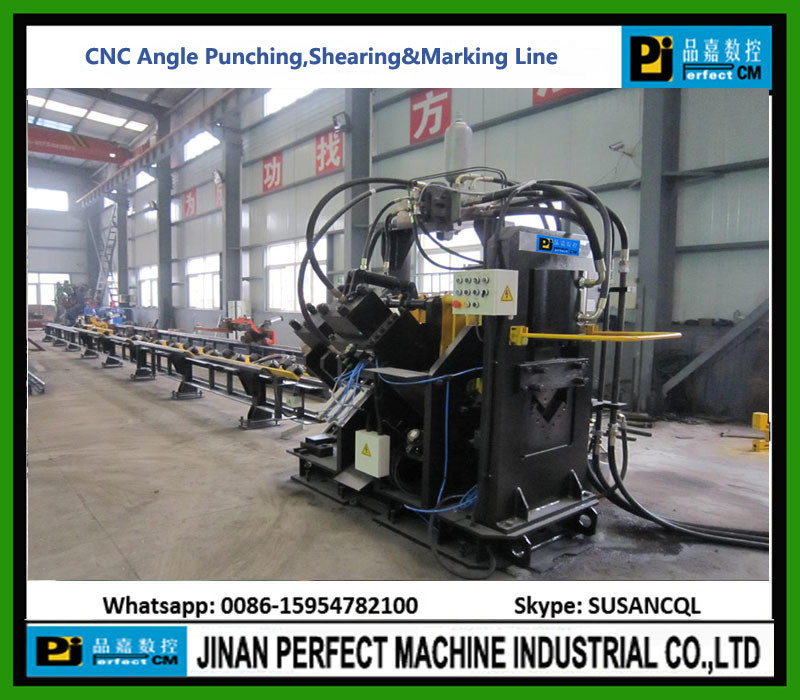

قطعة واحدة من الشفرة عالية السرعة CNC زاوية حفر الشفرة وخط العلامة (BL1010)
النموذج BL1010
(حجم الزاوية: 40×40×3×100×100×10 ملم)
1الصناعة المطبقة:
الآلة هي المعدات الخاصة التلقائية المستخدمة في علامة الصلب الزاوية والطعن والقص بشكل رئيسي في مجال صناعة أبراج الصلب الزاوية.
2تكوين المنتج:
هذه الآلة تتكون أساسا من ناقل عرضي، نظام تحميل دوار، ناقل إدخال، CNC ناقل إدخال، وحدة الخنق، وحدة العلامة، وحدة القطع، ناقل تفريغ،وكذلك الهيدروليكية، الأنظمة الكهربائية والهوائية الخ
3المواصفات:
| النموذج | BL1010 |
| الوظائف | طعنة، وضع علامة، وقطع |
| حجم الزاوية (ملم) | 40×40×3×100×100×10 |
| الحد الأقصى للضرب (قطر × سمك) (ملم) | Φ26х10 (10mm، Q345) |
| قوة الضرب (KN) | 400 |
| قوة العلامة (KN) | 800 |
| قوة القطع (KN) | 1000 |
| أقصى طول الفراغ (م) | 9 |
| الحد الأقصى لطول المنتهي (م) | 9 |
| لكمات في كل جانب | 2 |
| مجموعة من الحروف المميزة | 4 |
| مقاس الحرف (ملم) | 14 × 10 × 20 |
| محاور CNC | 3 |
| وضع القطع | قطع شفرة واحدة |
| سرعة تغذية الزاوية (m/min) | 80 |
| دقة المعالجة | الامتثال لـ GB2694 |
| وظيفة البرنامج | عرض خطأ في الوقت الحقيقي |
| وضع البرمجة |
إدخال بواسطة لوحة مفاتيح واجهة RS232 القرص المرن وواجهة USB |
| وظيفة البرنامج | عرض الخطأ |
| الأبعاد الإجمالية (ملم) |
19500X5500X2200 |
4الخصائص التقنية:
1) آلة متكاملة مع عناصر ميكانيكية، كهربائية وهيدرالية؛
2التحكم العددي، ثلاث محاور إمداد محرك الخدمة؛
3خطوط قياس لا نهائية و لا حدود للصفوف الحفر
4المكونات الإلكترونية والهيدروليكية والهوائية المستوردة
5) البرمجة السهلة، قابلة للاتصال مع ملفات البيانات التي يتم إنشاؤها مباشرة عن طريق نسخ العينة؛
6إظهار الرسم البياني لقطع العمل
7تكييفها مع الزوايا مع الانحناء كبير الانحناء ؛
5المزايا:
1هيكل صلب ومدمج
2) إنتاجية عالية مع عمليات العلامة التلقائية ، والطعن ، والقطع والتراص ؛
3استخدام المواد المعدنية عالية مع البترينغ الأمثل ؛
4) قوة عمل منخفضة ودقة عالية من قطع العمل.
إذا كان صاحب السمو بحاجة لمزيد من المعلومات عنا، يرجى إرسال لنا طلبك.
نحن نرحب بحرارة بالعملاء لزيارة مصنعنا في أي وقت. لا انتظار، يرجى الطلب الآن!
