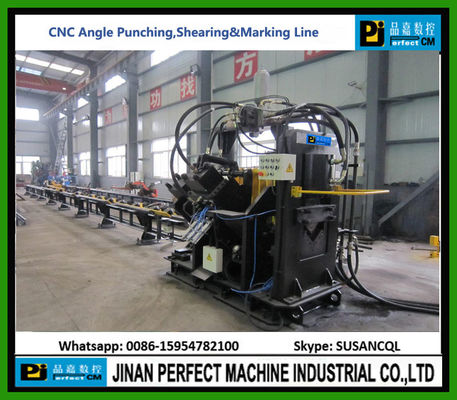

مصنع خط إنتاج زاوية CNC في الصين يستخدم في صناعة البرج الحديدي (BL2020)

  • CNC Angle Production Line Factory in China Used in Iron Tower Industry (BL2020)
  • CNC Angle Production Line Factory in China Used in Iron Tower Industry (BL2020)
  • CNC Angle Production Line Factory in China Used in Iron Tower Industry (BL2020)
مكان المنشأ الصين
اسم العلامة التجارية PERFECT
إصدار الشهادات ISO9001
رقم الموديل بل2020
الحد الأدنى لكمية 1 وحدة
الأسعار $
تفاصيل التغليف المعيار الدولي
وقت التسليم 20-40 يوما
شروط الدفع الاعتماد المستندي، تي/تي
القدرة على العرض 500 / وحدة / سنويا
تفاصيل المنتج
ماكينة سي ان سي آلة اللكم آلة القص خط زاوية CNC
آلة ثقب الزوايا خط إنتاج زاوية الحديد
اترك رسالة
منتوج وصف



خط القطع والتمييز CNC الزاوي (القطع بالشفرة الواحدة)



النموذج BL2020 / BL1412 / BL1412A



(حجم الزاوية: 50×50×4×200×200×20ملم)

(حجم الزاوية: 40 × 40 × 3 × 140 × 140 × 12 ملم)





1الصناعة المطبقة:


الآلة هي المعدات الخاصة التلقائية المستخدمة في علامة الصلب الزاوية والطعن والقص بشكل رئيسي في مجال صناعة أبراج الصلب الزاوية.



2تكوين المنتج:



هذه الآلة تتكون أساسا من ناقل عرضي، نظام تحميل دوار، ناقل إدخال، CNC ناقل إدخال، وحدة الخنق، وحدة العلامة، وحدة القطع، ناقل تفريغ،وكذلك الهيدروليكية، الأنظمة الكهربائية والهوائية الخ

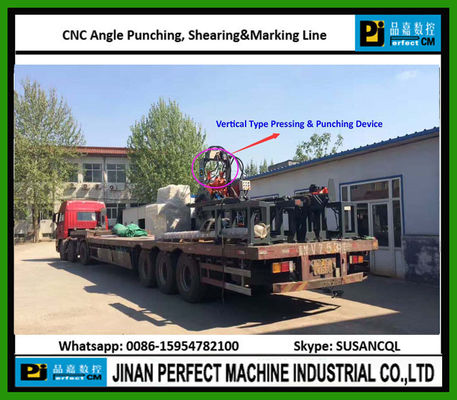

مصنع خط إنتاج زاوية CNC في الصين يستخدم في صناعة البرج الحديدي (BL2020) 0



3المواصفات:



النموذج

BL2020

BL1412

BL1412A

حجم الزاوية (ملم)

50×50×4×200×200×20

40x40x3 140x140x 12

40x40x3 140x140x 12

الحد الأقصى للضرب (قطر × ث) (ملم)

Φ26x20

Φ26x12

Φ26x12

قوة الضرب (Kn)

1200

600

600

قوة العلامة (KN)

700

700

700

قوة القطع (KN)

1800

900

1600

أقصى طول الفراغ (م)

14

12

12

الحد الأقصى لطول المنتهي (م)

12

10

10

لكمات في كل جانب

3

2

3

مجموعة من الحروف المميزة

4

4

4

نطاق ستاديا (علامة الخلفية) ((ملم)

20-170

18-110

18-110

قوة محرك ستاديا (كيلوواط)

1.3 × 2 ياسكاوا

1.3 × 2 ياسكاوا

1.3 × 2 ياسكاوا

NC قوة محرك العربة (KW)

4.4 ياسكاوا

4.4 ياسكاوا

4.4 ياسكاوا

قوة المحرك من ناقل التغذية ((كوا)

2.2

2.2

2.2

قوة المحرك من رف الإطاحة (كيلوواط)

2.2

2.2

2.2

قوة المحرك للمحطة الهيدروليكية (كيلوواط)

22

22

22

مقاس الحرف (ملم)

14 × 10 × 20

14 × 10 × 20

14 × 10 × 20

محاور CNC

3

3

3

وضع القص

قطع ذو شفرة مزدوجة

قطع شفرات مزدوجة

قطع شفرة واحدة

سرعة تغذية الزاوية (m/min)

60

70

70

دقة المعالجة

الامتثال لـ GB2694-2010

وضع البرمجة

إدخال بواسطة لوحة مفاتيح واجهة RS232

القرص المرن وواجهة USB

الأبعاد الإجمالية (ملم)

≈32000 × 7500 × 2600

≈ 25400 × 7000 × 2200

≈ 25400 × 7000 × 2200

الوزن الإجمالي للآلة (كيلوغرام)

≈16500

≈14500

≈14500

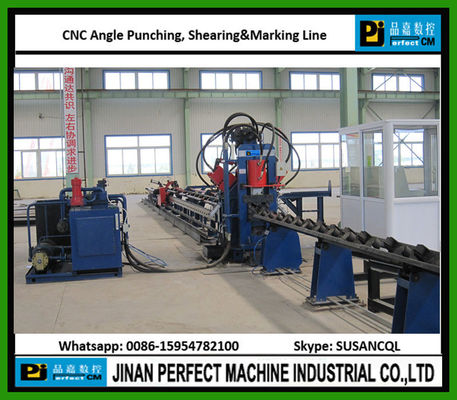

مصنع خط إنتاج زاوية CNC في الصين يستخدم في صناعة البرج الحديدي (BL2020) 1



4الخصائص التقنية:


1) آلة متكاملة مع عناصر ميكانيكية، كهربائية وهيدرالية؛
2التحكم العددي، ثلاث محاور إمداد محرك الخدمة؛
3خطوط قياس لا نهائية و لا حدود للصفوف الحفر
4المكونات الإلكترونية والهيدروليكية والهوائية المستوردة
5) البرمجة السهلة، قابلة للاتصال مع ملفات البيانات التي يتم إنشاؤها مباشرة عن طريق نسخ العينة؛
6إظهار الرسم البياني لقطع العمل
7تكييفها مع الزوايا مع الانحناء كبير الانحناء ؛


5المزايا:


1هيكل صلب ومدمج
2) إنتاجية عالية مع عمليات العلامة التلقائية ، والطعن ، والقطع والتراص ؛
3استخدام المواد المعدنية عالية مع البترينغ الأمثل ؛
4) قوة عمل منخفضة ودقة عالية من قطع العمل.
