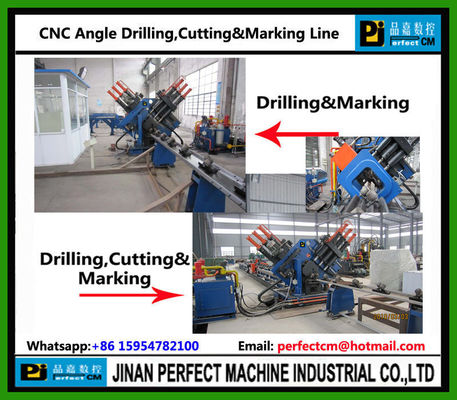

الصين CNC زاوية الحفر وتسجيل خط مصنع المستخدمة في صناعة برج الإرسال (BL2532)
تفاصيل المنتج
| ماكينة سي ان سي | آلة اللكم | آلة القص | خط زاوية CNC |
|---|---|---|---|
| آلة ثقب الزوايا | خط إنتاج زاوية الحديد |
منتوج وصف

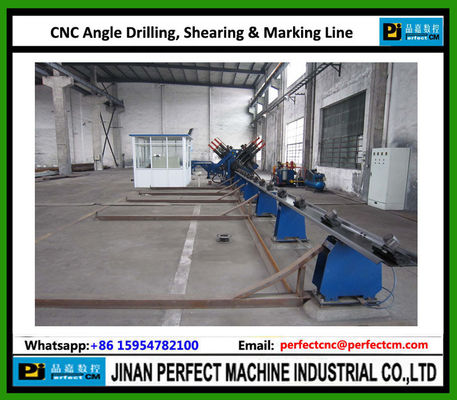

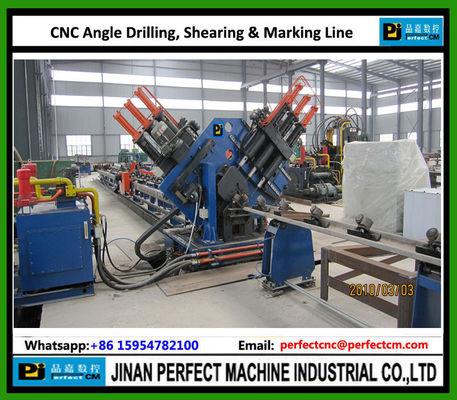

خط حفر الزوايا والقص ووضع العلامات باستخدام الحاسب الآلي المستخدم في صناعة الأبراج الحديدية (BL2532) --- آلة براءات الاختراع الوطنية الخاصة بنا
الموديل BL2532
(الحد الأقصى لحجم الزاوية: 250 × 250 × 32 مم)
1. الصناعة المطبقة:
الآلة عبارة عن معدات خاصة تستخدم لحفر الزوايا الفولاذية ووضع العلامات بشكل رئيسي في مجال صناعة أبراج الصلب الزاوية.
2. تكوين المنتج:
تتكون هذه الآلة بشكل رئيسي من الناقل العرضي، نظام التحميل الدوار، ناقل التغذية، عربة التغذية CNC، وحدة الحفر، وحدة الوسم، وحدة القص، ناقل التفريغ، بالإضافة إلى الأنظمة الهيدروليكية والكهربائية والهوائية وما إلى ذلك.
3.تحديد:
| نموذج | بي إل2532 |
| حجم الزاوية (مم) | 100x100x10 ~ 250x250x32 |
| قوة الوسم (كن) | 1000 |
| الأعلى. طول الفراغ (م) | 12 |
| قوة القطع ذات الشفرة المزدوجة (KN) | 1400، حتى 200×200×20 ملم (اختياري) |
| قوة القطع ذات الشفرة الواحدة (KN) | 4500، حتى 200×200×20 ملم (اختياري) |
| سرعة القطع بالمنشار الدائري (طن متري/دقيقة) | 80-180، حتى 250×250×32 ملم (اختياري) |
| عدد التدريبات في كل جانب (قطعة) | 3 |
| عدد مجموعة الأحرف (القطعة) | 1 |
| عدد الأحرف في كل حجم حرف (قطعة) | 18 |
| جانب الشخصية (مم) | 14×10×20 |
| نطاق العلامة الخلفية (مم) | 48-220 (ستبليس) |
| محاور CNC | 3 |
| سرعة دوران المغزل (ص / دقيقة) | 180-760، تعديل ستبليس لمحول الطاقة |
| سرعة التغذية للزاوية (م/دقيقة) | 40 |
| الأعلى. قطر الحفر (مم) | Ф40 |
| شوط المغزل (مم) | 240 |
| دقة المعالجة | متوافق مع GB2694-2003 |
| وضع البرمجة | إدخال لوحة المفاتيح والماوس، واجهة إدخال USB، إدخال واجهة الشبكة، مراقبة الشبكة عن بعد. |
| الأبعاد الكلية (م) | 30×7×2.6 |
| الوزن الإجمالي للآلة (كجم) | 17000 تقريبًا |
4. الخصائص التقنية:
- ل. آلة متكاملة مع العناصر الميكانيكية والكهربائية والهيدروليكية.
- ل. التحكم العددي، محرك مؤازر ثلاثي المحاور؛
- ل.رأس قوة الحفر رأسًا على عقب؛
- ل. يمكن تعيين المعيار بشكل تعسفي، بدون حدود لعدد صفوف الحفر؛
- ل. الأجزاء الهوائية الكهربائية والهيدروليكية كلها ماركة مشهورة مستوردة.
- ل. طريقة البرمجة: إدخال لوحة المفاتيح والماوس، إدخال واجهة USB، إدخال واجهة الشبكة، مراقبة الشبكة عن بعد؛
- ل. برمجة سهلة، يمكن استخدام بيانات الإجراء التي تم إنشاؤها مباشرة عن طريق نسخ العينة؛
- ل. عرض رسومي لقطعة العمل؛
- ل. وظيفة التشخيص الذاتي.
5. المزايا:
- ش. هيكل صلب ومدمج.
- ش. حفر زاوية مزدوجة الجانب، كفاءة عمل عالية؛
- ش.مع رأس الطاقة رأسًا على عقب، لن يدخل ماء التبريد إلى عمود الحفر وصندوق النقل؛
- ش. جميع المعدات مثبتة فوق الأرضسهلة الإصلاح والصيانة.
- ش.لا حاجة لحفر حفرة، وتوفير التكلفة؛
- ش. لا توجد شريحة تدخل الحفرة، من السهل إزالة الشريحة؛
- ش. مراقبة الشبكة عن بعد؛
- ش. تقليل كثافة اليد العاملة، وضمان دقة العمل والاستقرار.
- ش. يمكن أن تكون الماكينة مناسبة لظروف مختلف البلدان مثل محرك 415 فولت، 50 هرتز.
- ش. يمكننا توفير مبرد لتبريد زيت الخزان الهيدروليكي لمنع تلف جزء الأسطوانة بسبب درجة حرارة الزيت (اختياري ولكن يمكن القيام به بناءً على طلب العميل).
إذا كان سعادتك بحاجة إلى مزيد من المعلومات عنا، فيرجى إرسال استفسارك إلينا.
نرحب ترحيبا حارا بالعملاء لزيارة مصنعنا في أي وقت. لا تنتظر، يرجى الطلب الآن!
سكايب: سوسانكل
متحرك:0086-15954782100 (واتساب)
جي توك: jnfastcnc@gmail.com
البريد الإلكتروني: Perfectcnc@perfectcm.com؛
موقع الكتروني: www.perfectcm.com
الشكر وأطيب التحيات،
جينان الكمال آلة الصناعية المحدودة
