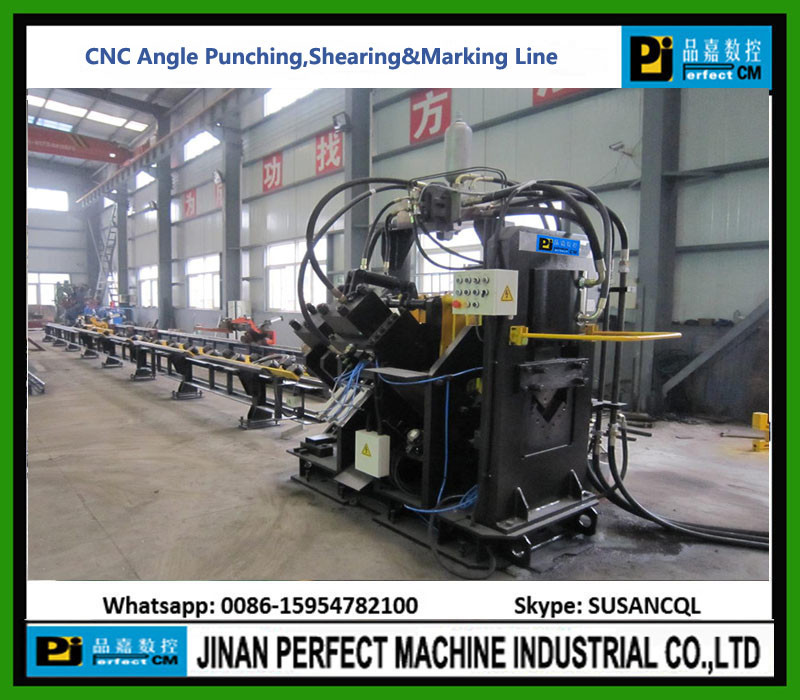

خط CNC للكبح والقص والتمييز الزاوي ذو شفرة واحدة (نموذج BL1412A)

نموذج

بل2020

BL1412

BL1412A

حجم الزاوية (مم)

50x50x3～ 200x200x20

40x40x3～ 140x140x12

40x40x3～ 140x140x12

الأعلى. التثقيب (ضياء × ثي) (مم)

Φ26x20

Φ26x12

Φ26x12

قوة اللكم (كن)

1000

600

600

قوة الوسم (كن)

800

800

800

قوة القص (كن)

1400

900

1800

الأعلى. طول الفراغ (م)

14

12

12

الأعلى. طول الانتهاء (م)

14

12

12

اللكمات لكل جانب

3

2

2

مجموعة علامات الحروف

4

4

4

نطاق الملاعب (العلامة الخلفية) (مم)

20-170

18-110

18-110

قوة محرك ستاديا المؤازر (KW)

1.3 × 2 ياسكاوا

1.3 × 2 ياسكاوا

1.3 × 2 ياسكاوا

قوة محرك النقل NC (KW)

4.4 ياسكاوا

4.4 ياسكاوا

4.4 ياسكاوا

قوة المحرك لناقل التغذية (Kw)

2.2

2.2

2.2

قوة المحرك للرف المقلوب (KW)

2.2

2.2

2.2

قوة المحرك للمحطة الهيدروليكية (كيلوواط)

22

22

22

أبعاد الحرف (مم)

14×10×19

14×10×19

14×10×19

محاور CNC

3

3

3

وضع القص

قطع شفرة مزدوجة

قطع شفرة مزدوجة

قطع شفرة واحدة

سرعة التغذية للزاوية (م/دقيقة)

50

70

70

دقة المعالجة

وفقا لGB2694-2010

وضع البرمجة

الإدخال عن طريق لوحة المفاتيح، واجهة RS232،

القرص المرن وواجهة USB

الأبعاد الكلية (مم)

≈32000×7500×2600

≈25400×7000×2200

≈25400×7000×2200
