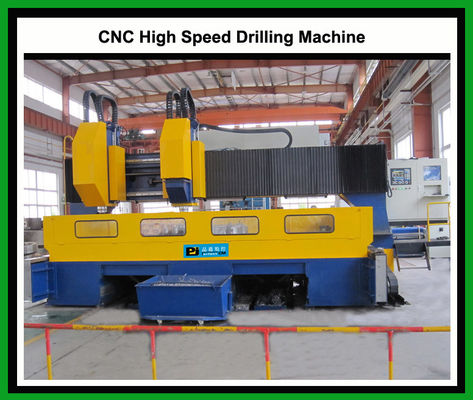

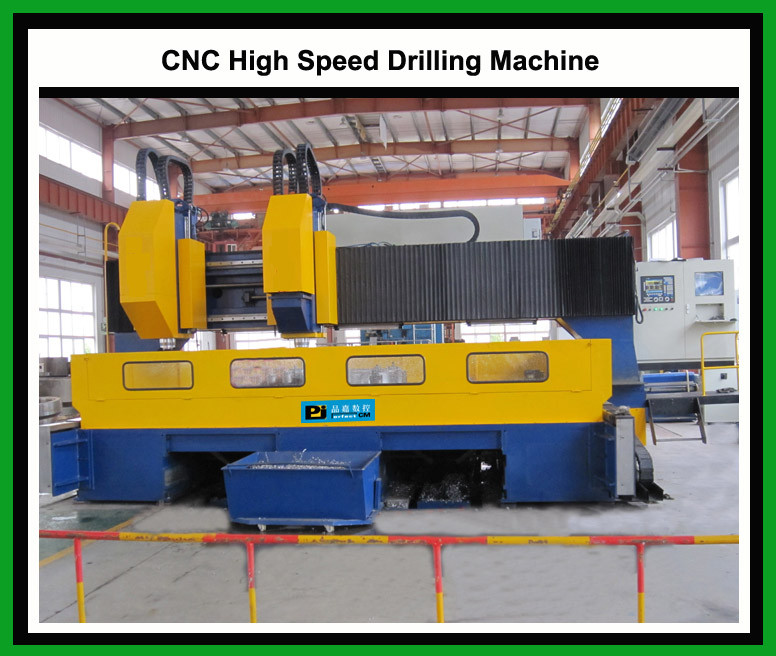

آلة حفر الأنابيب عالية السرعة CNC (النموذج PHD6060-2)

آلة الحفر ذات السرعة العالية لـ CNC TubeSheet للمبادلة الحرارية / وعاء الضغط

وصف مفصل للمنتج:
1تم تصميم هذه الآلة من خلال ميزة المبادل الحراري، فإنه يمكن أن تنتهي حفر ثقب من أنابيب ورقة من المسامير وحفر من ورقة،أيضا يمكن استخدامه للتعامل مع لوحة مشتركة من البناء الصلب والمنتجات الخ.
2لديها نظام إزالة الكلامبوتوماتيكية وتداول التبريد.
3لديها رأس أو رأس طاقة مما يجعلها تعمل بكفاءة عالية
4نظام تغذية رأس الطاقة المتطور
5. جميع أنواع مراقبة السلامة ونظام إيقاف الإنذار: سوف تتوقف الآلة إذا انقطعت الحفرة أو حدثت حالات طارئة أخرى،من أجل تجنب الفشل الميكانيكي.
6- سهولة التشغيل،خفض احتمال سوء التشغيل وتأثير العامل البشري على جودة الآلة.
7إدراك CAD/CAM يمكن تشغيله بمجرد طي الملف المتصل.

النموذج PHD6060
الحد الأقصى لأبعاد قطعة العمل الحد الأقصى لمسافة الحفر من المركز إلى المركز ((ملم) 6000x6000
سمك الصفيحة القصوى ((ملم) 250
عُرض فتحة مقعد العمل (T-slot) / المسافة ((mm)) 28/550
رأس قوة الحفر كمية 2
فتحة مخروطية في المحور الرئيسي BT50
أقصى قطر الحفر ((ملم) 40 ((حفر المعادن الصلبة)
50 ((مقطوعة فولاذية عالية السرعة)
سرعة الدوران على المحاور الرئيسية
(توقيت تحويل التردد بدون خطوات) r/min 30-2000
قوة المحرك في المحور الرئيسي ((كيلوواط) 222
المسافة بين الجزء السفلي من المحاور ومقعد العمل ((ملم) 280-780
الحركة الطولية ((محاور X) الحركة القصوى ((ملم) 6000
سرعة حركة محاور X ((m/min) 0-8
قوة محرك محور الخيوط ((kw) 23
الحركة الجانبية ((محور Y) المسافة القصوى بين المحورين الرئيسيين ((ملم) 6000
سرعة حركة محور Y ((m/min) 0-8
قوة محرك محور Y للدوارة ((kw) 23
حركة التغذية العمودية للطائر ((محاور Z) الحركة القصوى لمحاور Z 500
سرعة إدخال المحور Z ((m/min) 0-4
قوة محرك محور Z (كيلوواط)
دقة تحديد الموقع محاور XY ((ملم) 0.1/ ((الطول الإجمالي = 5m)
تكرار دقة تحديد المواقع محاور XY ((ملم) 005
النظام الهيدروليكي ضغط المضخة الهيدروليكية / التدفق ((L / min) 7/25
قوة محرك المضخة الهيدروليكية ((كيلوواط) 3
إزالة العصا وتبريد شكل من نظيفة العصا سلسلة مسطحة
عدد المنظفات 2
سرعة إزالة العصابة ((m/min) 1
قوة محرك إزالة العصابة ((كيلوواط) 20.75
قوة محرك مضخة التبريد (kw) 23+0.75
مقياس الخطوط العريضة LWH ((m) حوالي 9.68.13.6
وزن الجهاز ((ت) حوالي 55
