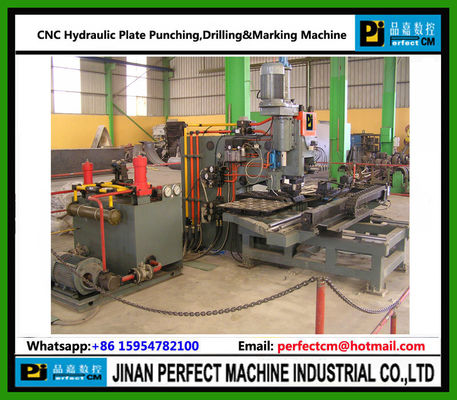

CNC الهيدروليكية لوحة الخنق & حفر آلة صناعة آلات البرج الحديدي في الصين (PPD103)
تفاصيل المنتج
| آلة حفر الصفائح الحاسوبية | آلة اللكم | آلة التخريم CNC | آلة الحفر باستخدام الحاسب الآلي |
|---|---|---|---|
| مطبخ الجهاز الحاسوبي | مطبعة الضربة | آلة حفر الصفائح | اله للثقب |
منتوج وصف

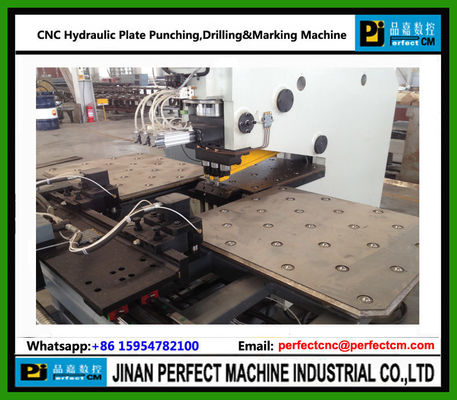

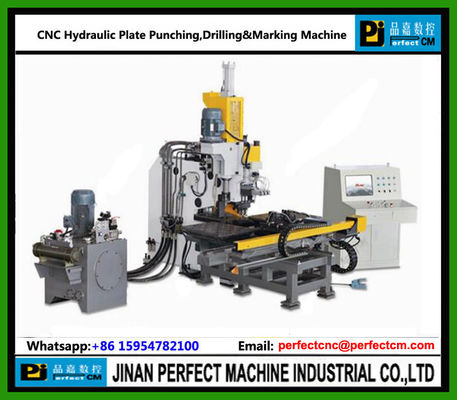

آلة تثقيب وحفر ووضع العلامات على الألواح الهيدروليكية باستخدام الحاسب الآلي
(موديل PP103/PP104)
الصناعة المطبقة:
آلة CNC خاصة للتثقيب والحفر ووضع العلامات على الألواح الفولاذية في مجال صناعة الأبراج الفولاذية والهياكل الفولاذية. كما أنها تستخدم في ثقب وحفر ووضع علامات على الألواح الفولاذية للصناعات الأخرى.
ميزة المنتج:
-
هيكل الآلة مصنوع من لحام اللوحة من النوع C، مع صلابة جيدة ومساحة معالجة كبيرة. تقوم الآلة بإعداد ثلاث محطات يموت (من بينها، واحدة هي محطة وضع العلامات)، ومحطات يموت التبديل التلقائي. يمكن لنظام التثبيت أن يتكيف مع قطع العمل المختلفة، مع عدم وجود أي حواجز كعلامة مرجعية، وقطعة عمل مدعومة بطاولة عمل ذات كرة دوارة. يجب التحكم في عمل المحور X & Y بواسطة محرك مؤازر وقيادة لولبية كروية، ويتحكم نظام CNC مزدوج المحور في موضع التثقيب، وذلك لجعل عملية المعالجة بأكملها تلقائيًا؛ يمكن للمشغل إدخال أحجام قطعة العمل إلى الكمبيوتر لبرنامج الاتصال المتكرر في المستقبل.
- اعتماد تكنولوجيا CNC، محرك سيرفو في التغذية، بكفاءة عالية، دقة قطعة العمل المستقرة.
- تعتمد المكونات الوظيفية المهمة على تجميع وحدات، مما يسهل إصلاحها.
- يمكن أن تفعل اللكم ووضع العلامات على لوحة واحدة.
- برمجة سهلة، يمكن إدخال قطر الثقوب، وموضع وكمية قطعة العمل إلى الكمبيوتر، ويمكن أيضًا استخدام البرنامج الذي تم إنشاؤه بواسطة برنامج lofting، أو اعتماد التحويل المباشر CAD/CAM.
- مع وظيفة التشخيص الذاتي للفشل.
- تخفيف قوة العمل للعمال.
الطاقة: أنظمة الأسلاك ثلاثية الطور
جهد التيار المتردد: 380 فولت (يمكن التصميم وفقًا للجهد المطلوب للعملاء)
تقلب الجهد: ±5%
التردد: 50 هرتز
درجة حرارة العمل المحلية: 0—40 درجة مئوية
تحديد:
| نموذج | PPD103 | PPD104 | PPRD103 | PPRD104 | ||||||
| الحجم الأقصى لقطعة العمل L×W(mm) | 1500×800 | 1500×1000 | 1500×800 | 1500×1000 | ||||||
| الأعلى. قطر اللكم (مم) | Φ26 | |||||||||
| سمك لوحة التثقيب (مم) | 4~20 (س235) |
4~25 (س235) 4~20 (Q420، 16Mn) |
||||||||
| الأعلى. قطر الحفر (مم) | Φ50 | |||||||||
| سمك لوحة الحفر (مم) | 40 | |||||||||
| قوة اللكم (كيلو نيوتن) | 1000 | |||||||||
| قوة الوسم (كيلو نيوتن) | 1000 | |||||||||
| دقيقة. المسافة بين الثقب وحافة اللوحة (مم) | اللكم | 25 | ||||||||
| حفر | يعتمد على قطر الثقب | |||||||||
| أبعاد الأحرف (مم) | 14×10×20 | |||||||||
| كمية من الشخصيات | 14 | |||||||||
| محطات الموت |
4 (محطتي تثقيب ومحطة وضع علامات ومحطة حفر واحدة) |
|||||||||
| سرعة تغذية اللوحة (م/دقيقة) | 20 | |||||||||
| سرعة دوران مغزل الحفر (ص/دقيقة) | 120~560 | |||||||||
| دقة | وفقا لGB2694 | |||||||||
| وضع البرمجة | الإدخال عن طريق لوحة المفاتيح وواجهة RS232 والقرص المرن وواجهة USB | |||||||||
إذا كان سعادتك بحاجة إلى مزيد من المعلومات عنا، فيرجى إرسال استفسارك إلينا.
نرحب ترحيبا حارا بالعملاء لزيارة مصنعنا في أي وقت. لا تنتظر، يرجى الطلب الآن!
