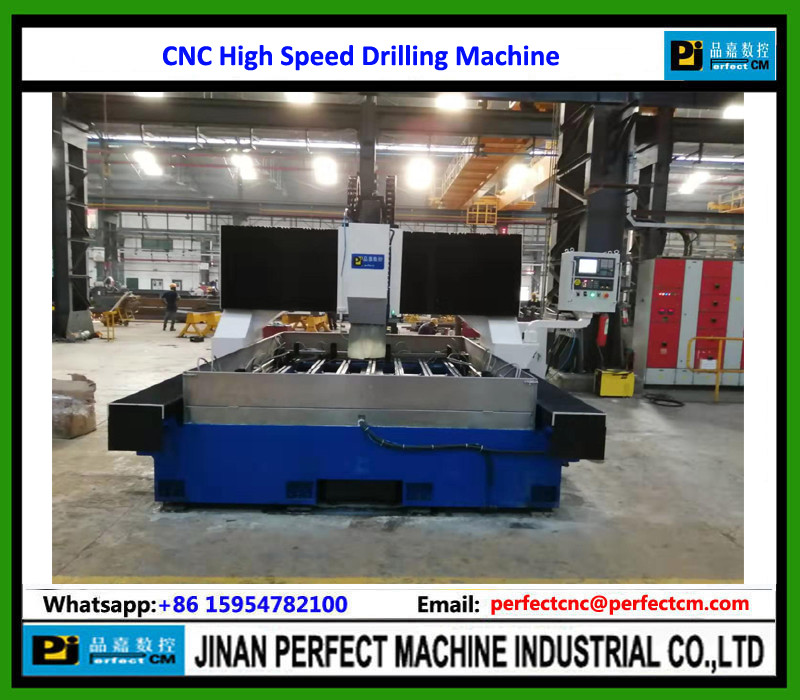

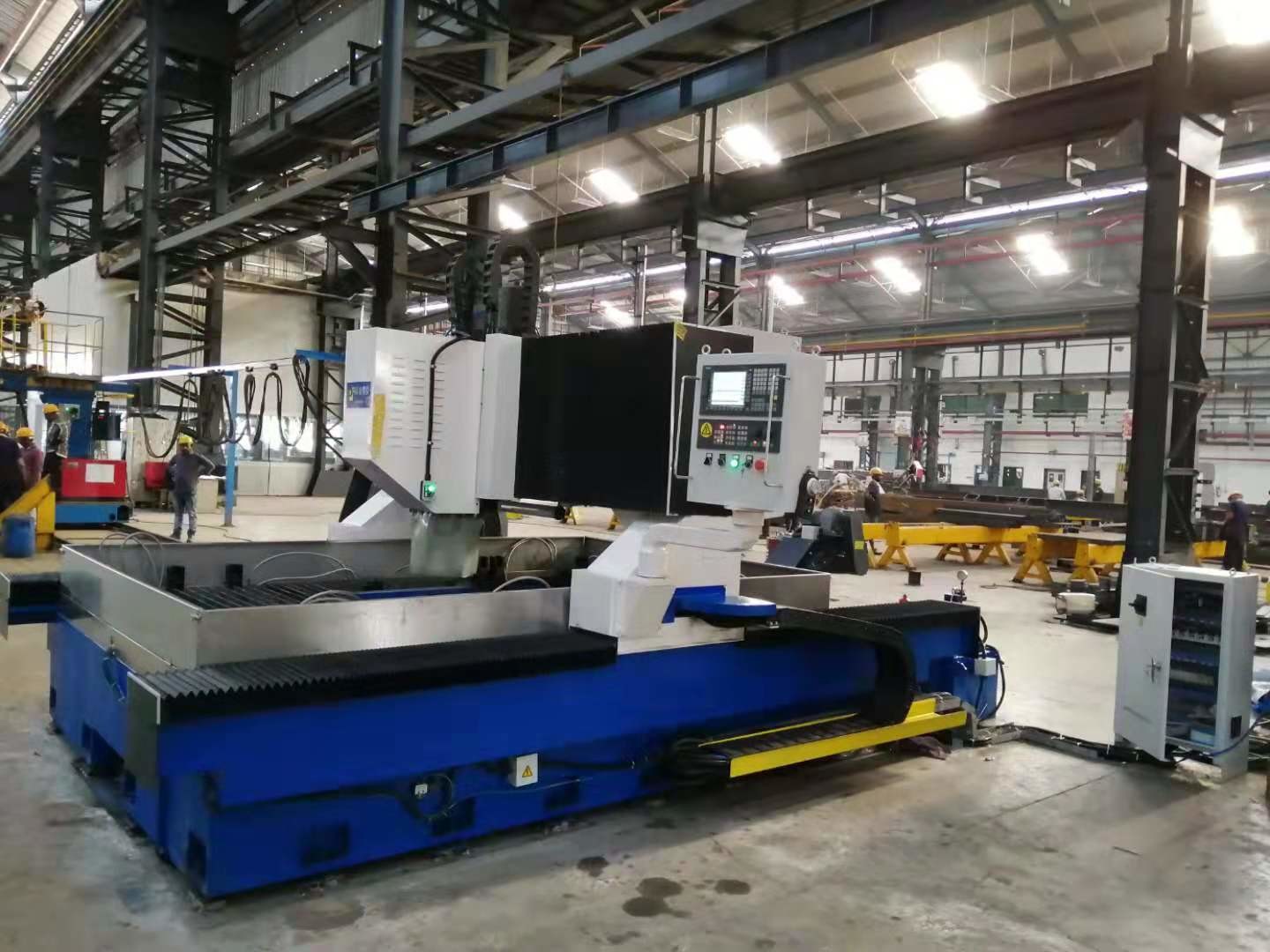

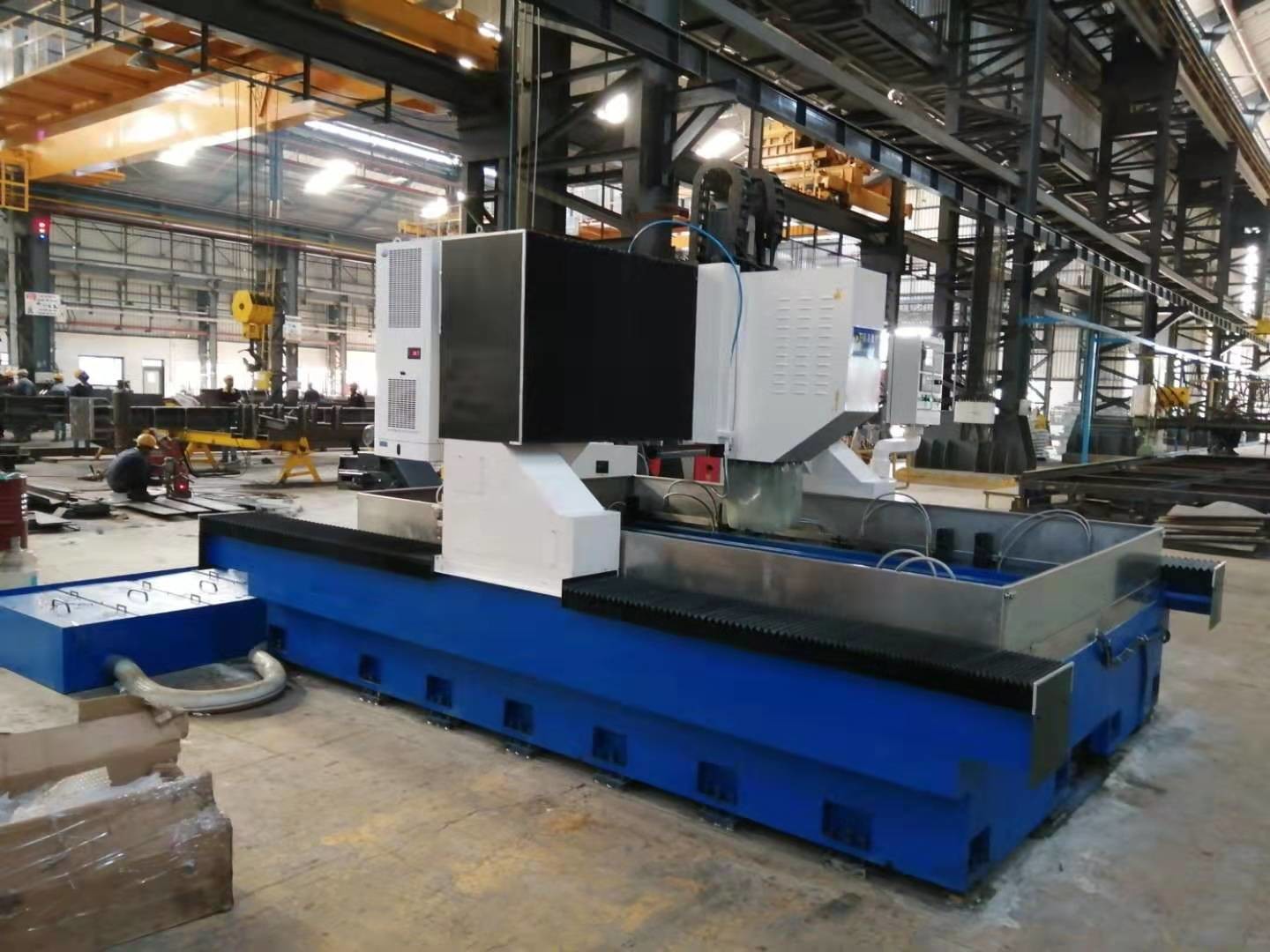

آلة الحفر عالية السرعة CNC (مع المشابك الهيدروليكية)

آلة الحفر CNC عالية السرعة مع المشابك الهيدروليكية

(موديل PHD3020)

الصناعة المطبقة:

يستخدم لمعالجة الحفر للصلب والفولاذ المقاوم للصدأ والمواد المركبة. يتم استخدامه بشكل رئيسي في عملية الحفر (بما في ذلك الثقوب العمياء) للوحة الأنبوب، واللوحة الحاجزة في الآلات البتروكيماوية، ومكثف الهواء، والمبادل الحراري وما إلى ذلك. وتصنيع الفلنجات الكبيرة، وكذلك للألواح المشتركة في البناء، والجسور، وبرج الحديد، إلخ.

ميزات ومزايا الآلة:

1. الآلةيتكون من طاولة العمل وجسر الحركة الطولية ورأس الطاقة ونظام CNC ووحدة تبريد إعادة التدوير ونظام تفريغ الرقائق الأوتوماتيكي والنظام الهيدروليكي والنظام الكهربائي وما إلى ذلك.

2.يستخدم التحكم العددي نظام التحكم SIEMENS/TAIWAN SYNTEC CNC، مع موصل USB ولوحة LED ملونة، واجهة باللغة الإنجليزية. يمكن أن تقوم بإدخال قطعة عمل الكمبيوتر الموضعية/الخارجية ويمكن تشغيلها بسهولة.

3.تهيكله (منضدة العمل وطريقة توصيل القنطرية) يمكن أن يضمن الماكينةدقة أعلىمن آلة الموردين الآخرينهيكل.

4. الآلة بها طحنوالتنصتوظيفةن (في الخيار),ويمكن طحن أخدود الختم والأخاديد الأخرى (يجب على المستخدم توفير أدوات خاصة).

5.تحتوي الآلة على 4 محاور تحكم رقمية؛ تم تجهيز دليل خطي ثقيل على سرير المخرطة. يمكن لطاولة العمل أن تقوم بحركة طولية على طول الدليل (المحور X)، والعارضة العرضية العملاقة لديها دليل خطي أيضًا؛ يمكن لعربة الشريحة أن تقوم بحركة جانبية على طول الدليل (المحور Y). تم تجهيز المتزلجون على عربة الشرائح، وهو دليل على رأس الطاقة الذي يمكنه القيام بحركة رأسية على عربة الشرائح.

6. مغزل رأس الطاقة هو مغزل دقيق من تايوان KENTURN / تايوان Xutai، والذي يتم تشغيله بواسطة محرك تحويل التردد الخاص ويمكنه تنظيم السرعة بدون خطوات وفقًا للاحتياجات. المغزل عبارة عن فتحة مستدقة BT40. يمكن تركيب رأس الحفر أو المخرطة أو قاطعة الطحن بواسطة شريط التوصيل. يحتوي صندوق المغزل على أسطوانة قطع فضفاضة (ضغط الهواء والضغط الهيدروليكي) لتغيير أدوات القطع بسهولة. كما يمكن تجهيزها بشريط لصق مبرد داخليًا لتحقيق قطع عالي السرعة.

المواصفات الفنية:
