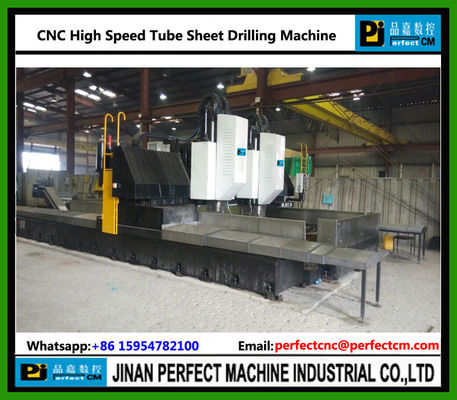

آلة الحفر عالية السرعة CNC للورق الأنابيب (النموذج PHD4040-2/PHD5050-2/PHD6060-2)

نموذج

غرض

دكتوراه4040-2

دكتوراه5050-2

دكتوراه6060-2

الحد الأقصى لحجم الشغل

الطول × العرض (مم)

4000X4000

5000x5000

6000x6000

Max.Thickness من الشغل

250 ملم

رقم الأبطال

رقم

12

المنضدة

عرض/مساحة فتحة T

28/500 ملم

رأس الحفر المنزلق العمودي

كمية

2 رقم

تفتق المغزل

بي تي50

ماكس.قطر الحفر

(فولاذ كربوني عادي)

φ40 مم (مثقاب كربيد)

φ50 ملم

(مثقاب Steeltwist عالي السرعة)

سرعة دوران المغزل الرئيسي

30-2800r/دقيقة

قوة محرك المغزل

2x22 كيلو واط

المسافة من المغزل السفلي إلى المنضدة

300-800 ملم

الحركة الطولية لجسر الرافعة (المحور X)

الأعلى. سكتة دماغية

4000 ملم

5000 ملم

6000 ملم

سرعة حركة المحور X

0-8 م/دقيقة

قوة المحرك المؤازر للمحور X/عزم الدوران

2X3 كيلو وات/28.4 نيوتن متر

الحركة الجانبية لرأس الطاقة (المحور Y)

الأعلى. سكتة دماغية

4000 ملم

5000 ملم

6000 ملم

سرعة حركة المحور Y

0-8 م/دقيقة

قوة المحرك المؤازر للمحور Y/عزم الدوران

3 كيلو واط/28.4 نيوتن متر

حركة التغذية المنزلقة العمودية

(المحور Z)

السكتة الدماغية المحور Z

500 ملم

سرعة تغذية المحور Z

0-5 م/دقيقة

قوة المحرك المؤازر للمحور Z/عزم الدوران

2x3 كيلو وات/28.4 نيوتن متر

دقة تحديد المواقع

المحور X، Y

.10.1 مم / الطول الكامل

كرر دقة تحديد المواقع

المحور X، Y

.0.05 مم / الطول الكامل

النظام الهيدروليكي

ضغط / تدفق المضخة الهيدروليكية

6.5 ميجا باسكال /25 لتر / دقيقة

قوة محرك المضخة الهيدروليكية

2.2 كيلو واط

نظام هوائي

ضغط إمداد الهواء المضغوط

0.5 ميجا باسكال

إزالة الرقائق والتبريد

نوع إزالة الشريحة

نوع سلسلة اللوحة

كمية

2 رقم

سرعة إزالة الشريحة

1 م/دقيقة

قوة محرك إزالة الرقائق

2x0.75 كيلو واط

محرك مضخة مياه التبريد الداخلي

2x3 كيلو واط

قوة محرك مضخة التبريد الخارجية

2x0.75 كيلو واط

نظام التشحيم التلقائي

ضغط التشحيم

2 ميجا باسكال

نقطة التشحيم حقن الوقود

0.1 مل

دورة التشحيم

6-10 دقائق

النظام الكهربائي

نظام CNC

فاجور8055

محور CNC

6

الأبعاد الكلية للآلة

طول × عرض × ارتفاع

عن7800X6100X3600mm

حوالي 8800X7100X3600mm

حوالي 9900X8100X3600mm

وزن الآلة

حوالي 50 طن

حوالي 60 طن

حوالي 70 طن
