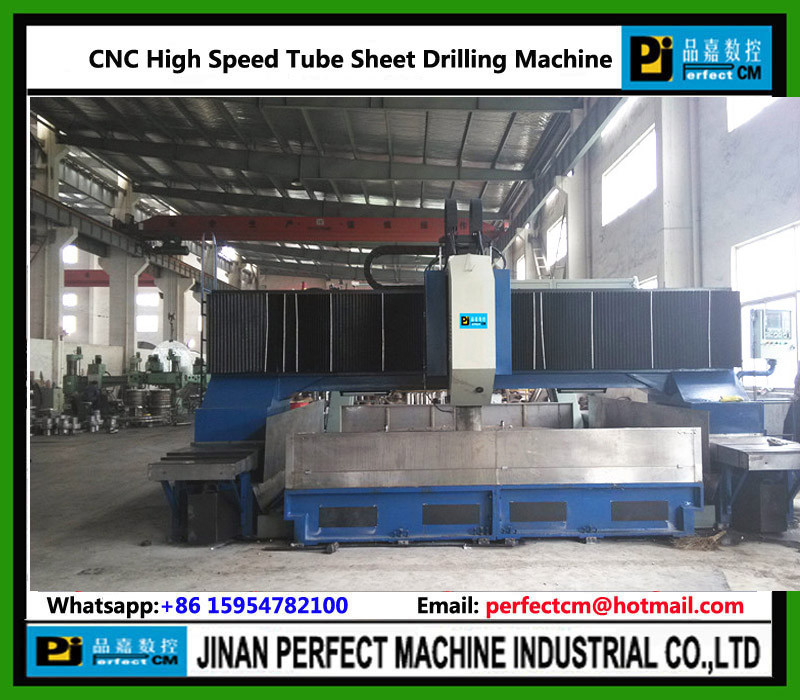

آلة الحفر عالية السرعة للأنابيب (النموذج PHD2020/PHD2525/PHD3030)

النموذج

البند

PHD2020-1

PHD2525-1

PHD3030-1

الحجم الأقصى للقطعة

LXW (ملم)

2000X2000

3000×2000

3000×3000

أقصى سمك للقطعة

250ملم

رقم (شامب)

لا

12

طاولة العمل

عرض الفتحة T/المساحة

22/500 ملم

رأس الحفر المنزلق الرأسي

كمية

1 لا

محرك التقطير

BT2 ملفات

أقصى قطر الحفر

(فولاذ الكربون العادي)

φ40mm ((حفر الكربيد)

φ50mm

(حفرة حديد عالية السرعة)

سرعة الدوران الرئيسية للدوار

30-2800r/Min

قوة محرك الغزل

22 كيلوواط

المسافة من الأسفل إلى طاولة العمل

250-400ملم

الحركة الطولية للشرفة ((محور X)

السكتة الدماغية

2000ملم

3000ملم

3000ملم

سرعة الحركة على محور X

0-8m/min

قوة محرك الخدمة في المحور X / عزم الدوران

2X3kw/28.4Nm

الحركة الجانبية لرأس القوة ((Y المحور)

السكتة الدماغية

2000ملم

2000ملم

3000ملم

سرعة الحركة على محور Y

0-8m/min

قوة محرك الخدمة / عزم الدوران في المحور Y

3kw/28.4Nm

حركة التغذية المنزلية الرأسية

(محور Z)

ضربة المحور Z

500ملم

سرعة تغذية المحور Z

0-5m/min

قوة محرك الخدمة / عزم الدوران على محور Z

3kw/28.4Nm

دقة الموقع

محور X،Y

≤0.1 ملم / الطول الكامل

إعادة دقة الموقع

محور X،Y

≤0.05mm / الطول الكامل

النظام الهيدروليكي

ضغط المضخة الهيدروليكية / التدفق

6.5Mpa /25L/Min

قوة محرك المضخة الهيدروليكية

2.2كيلوواط

النظام الهوائي

ضغط إمدادات الهواء المضغوط

0.5Mpa

إزالة الشريحة وتبريدها

نوع إزالة الشريحة

نوع سلسلة الصفائح

كمية

1 لا

سرعة إزالة الشريحة

1m/min

قوة محرك إزالة الشريحة

0.75كيلوواط

محرك مضخة المياه الداخلية للتبريد

3كيلوواط

مضخة التبريد الخارجية طاقة المحرك

0.75كيلوواط

نظام التشحيم التلقائي

ضغط التشحيم

2Mpa

حقن الوقود في نقطة التشحيم

0.1 مل

دورة التشحيم

6-10 دقيقة

النظام الكهربائي

نظام CNC

FAGOR8055

محور CNC

4

الأبعاد الإجمالية للجهاز

LXWXH

حوالي 5200×5100×3600ملم

حوالي 6200×5100×3600ملم

حوالي 6200×6100×3600ملم

وزن الجهاز

حوالي 30 طن

حوالي 35 طن

حول40 طن
