الصين أعلى آلة التثقيب ووضع العلامات على الألواح CNC آلة تصنيع البرج للبيع (PP103)
تفاصيل المنتج
| آلة حفر الصفائح الحاسوبية | آلة اللكم | آلة التخريم CNC | آلة الحفر باستخدام الحاسب الآلي |
|---|---|---|---|
| مطبخ الجهاز الحاسوبي | مطبعة الضربة |
منتوج وصف

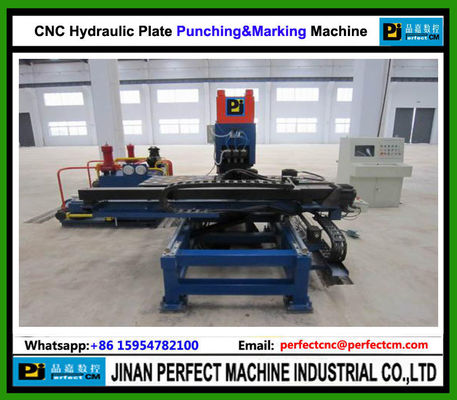

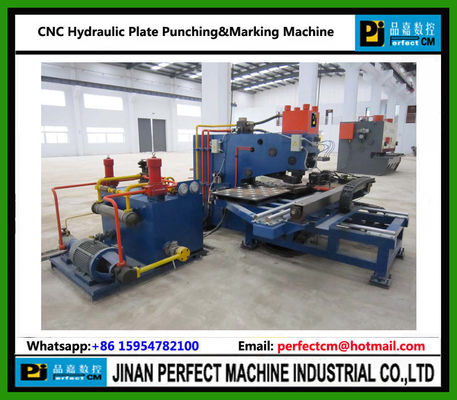

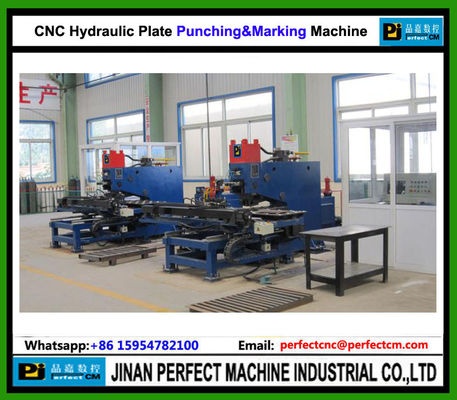

آلة التثقيب ووضع العلامات الهيدروليكية باستخدام الحاسب الآلي
(موديل PP103/PP104)
الصناعة المطبقة:
آلة CNC خاصة لتثقيب ووضع العلامات على الألواح الفولاذية في مجال صناعة الأبراج الفولاذية والهياكل الفولاذية. كما أنها تستخدم لثقب وتمييز الألواح الفولاذية للصناعات الأخرى.
ميزة المنتج:
-
هيكل الآلة مصنوع من لحام اللوحة من النوع C، مع صلابة جيدة ومساحة معالجة كبيرة. تقوم الآلة بإعداد ثلاث محطات يموت (من بينها، واحدة هي محطة وضع العلامات)، ومحطات يموت التبديل التلقائي. يمكن لنظام التثبيت أن يتكيف مع قطع العمل المختلفة، مع عدم وجود أي حواجز كعلامة مرجعية، وقطعة عمل مدعومة بطاولة عمل ذات كرة دوارة. يجب التحكم في عمل المحور X & Y بواسطة محرك مؤازر وقيادة لولبية كروية، ويتحكم نظام CNC مزدوج المحور في موضع التثقيب، وذلك لجعل عملية المعالجة بأكملها تلقائيًا؛ يمكن للمشغل إدخال أحجام قطعة العمل إلى الكمبيوتر لبرنامج الاتصال المتكرر في المستقبل.
- اعتماد تكنولوجيا CNC، محرك سيرفو في التغذية، بكفاءة عالية، دقة قطعة العمل المستقرة.
- تعتمد المكونات الوظيفية المهمة على تجميع وحدات، مما يسهل إصلاحها.
- يمكن أن تفعل اللكم ووضع العلامات على لوحة واحدة.
- برمجة سهلة، يمكن إدخال قطر الثقوب، وموضع وكمية قطعة العمل إلى الكمبيوتر، ويمكن أيضًا استخدام البرنامج الذي تم إنشاؤه بواسطة برنامج lofting، أو اعتماد التحويل المباشر CAD/CAM.
- مع وظيفة التشخيص الذاتي للفشل.
- تخفيف قوة العمل للعمال.
الطاقة: أنظمة الأسلاك ثلاثية الطور
جهد التيار المتردد: 380 فولت (يمكن التصميم وفقًا للجهد المطلوب للعملاء)
تقلب الجهد: ±5%
التردد: 50 هرتز
درجة حرارة العمل المحلية: 0—40 درجة مئوية
تحديد:
| نموذج | ص103 | ص104 |
| الحد الأقصى لحجم قطعة العمل L × W (مم) | 1500×800 | 1500×1000 |
| الأعلى. قطر اللكم (مم) | Φ26 | Φ26 |
| سمك لوحة التثقيب (مم) | 6-25 (س 235) | 6-25 (س 235) |
| قوة اللكم (كن) | 1000 | 1000 |
| قوة الوسم (كن) | 800 | 800 |
| دقيقة. المسافة بين الثقب وحافة اللوحة (مم) | 25 | 25 |
| أبعاد الحروف (مم) | 14×10×19 | 14×10×19 |
| كمية الحرف | 12 | 12 |
| محطات الموت | 3 | 3 |
| دقة | متوافق مع GB2694 | متوافق مع GB2694 |
| وضع البرمجة | الإدخال عن طريق لوحة المفاتيح، واجهة RS232، القرص المرن وواجهة USB | الإدخال عن طريق لوحة المفاتيح، واجهة RS232، القرص المرن وواجهة USB |
|
الأبعاد الكلية (الطول×العرض×الارتفاع) ملم |
3200×3000×1900 | 3500×3000×1900 |
إذا كان سعادتك بحاجة إلى مزيد من المعلومات عنا، فيرجى إرسال استفسارك إلينا.
نرحب ترحيبا حارا بالعملاء لزيارة مصنعنا في أي وقت. لا تنتظر، يرجى الطلب الآن!
سكايب: سوسانكل
متحرك:0086-15954782100 (واتساب)
جي توك: jnfastcnc@gmail.com
البريد الإلكتروني: chengsusan2004@hotmail.com؛
Perfectcm@hotmail.com;
موقع الكتروني: www.perfectcm.com
الشكر وأطيب التحيات،
جينانشركة الآلة المثالية الصناعية المحدودة
