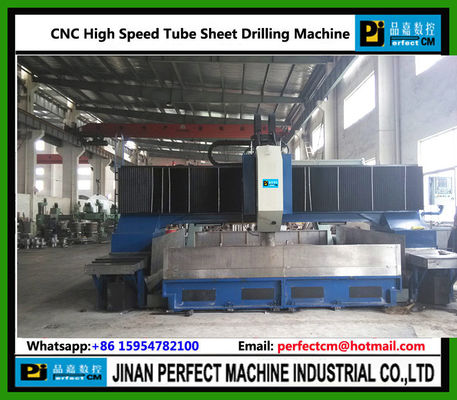

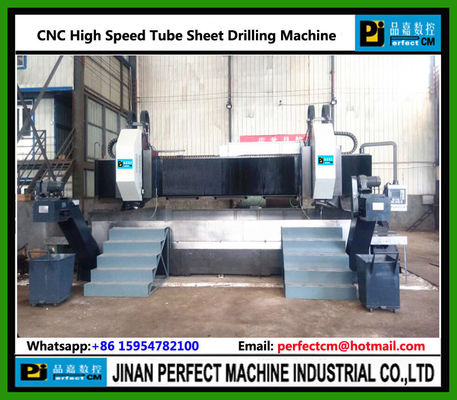

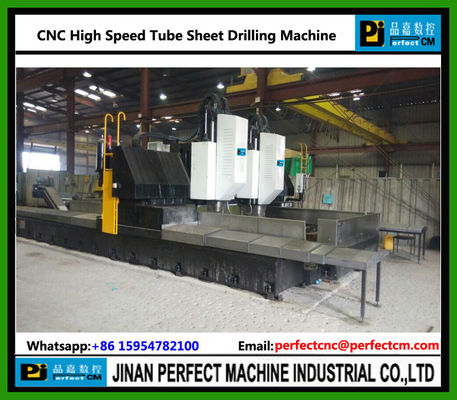

آلة حفر الأنبوب عالية السرعة CNC في صناعة تصنيع المبادلات الحرارية (نموذج PHD4040-2)

آلة حفر الأنبوب عالية السرعة CNC

(النموذج PHD4040-2)

الصناعة المطبقة:

تستخدم في عملية الحفر للصلب والفولاذ المقاوم للصدأ والمواد المركبة. تستخدم بشكل رئيسي في عملية الحفر (بما في ذلك الثقوب العمياء) لوحة الأنبوب ،لوحة تحفيز في الآلات البتروكيماوية، مكثف الهواء، ومبادل الحرارة، الخ.

خصائص الجهاز ومزاياه:

1.آلةيتكون من قاعدة البوابة اليسرى واليمنى، طاولة العمل الوسطى، البوابة الحركة الطولية،الشريحة السيارات، رأس الطاقة، نظام CNC، وحدة تبريد إعادة التداول، نظام تفريغ رقاقة تلقائية، النظام الهيدروليكي، النظام الكهربائي الخ

2.التحكم العددي يستخدم نظام FAGOR8055، مع وصلة USB ولوحة LED الملونة ، واجهة اللغة الإنجليزية. يمكن أن تجعل مدخلات قطعة العمل البكسي المحددة / الخارجية ويمكن تشغيلها بسهولة.

3.الـمائدة العمل ثابتة، وهومنفصلةمن البوابةالممر على طول القاعدة اليسرى واليمنى تتحرك، وهذا الهيكل يمكن أن تضمن الآلةدقة أعلىمن غيرهم من الموردينهيكل (طاولة العمل والبوابة المثبتة معاً).

4الآلة لديها طحنو النقرالوظيفةn,ويمكن طحن خندق الختم والخنادق الأخرى (يجب على المستخدم توفير أدوات خاصة).

5.الجهاز لديه 6 محاور تحكم رقمية ؛ تم تجهيز دليل خطي ثقيل على سرير الدوائر. يمكن أن تقوم طاولة العمل بحركة طولية على طول الدليل ((محور X) ،الشريط العرضي للجدار لديه دليل خطي أيضايمكن لسيارة الزحام أن تتحرك جانباً على طول الدليل (محور Y). يتم تجهيز الزحام على عربة الزحام ، ودليل على رأس القوة الذي يمكن أن يتحرك عمودياً على عربة الزحام.

6. محور رأس الطاقة هو محور دقة من تايوان KENTURN / تايوان Xutai ، والتي يتم تشغيلها بواسطة محرك تحويل التردد الخاص ويمكن أن تجعل تنظيم السرعة بدون خطوات وفقا للاحتياجات.الفولاذ هو BT50 حفرة مخفيةيمكن تثبيت رأس الحفر أو المكعب أو القطع بالشفرة. يحتوي صندوق الغزل على أسطوانة حفر فضفاضة (ضغط الهواء والهيدروليكي) لتغيير القطع بسهولة.يمكن أيضا تجهيز مع القطع شريط التوصيل متبادل تبريد لتحقيق قطع عالية السرعة.

المواصفات التقنية:
