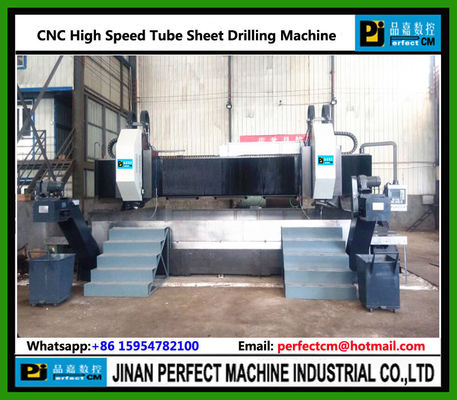

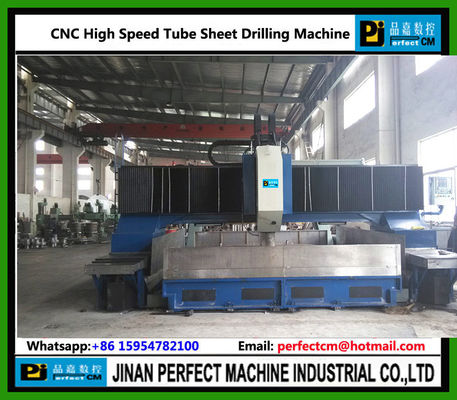

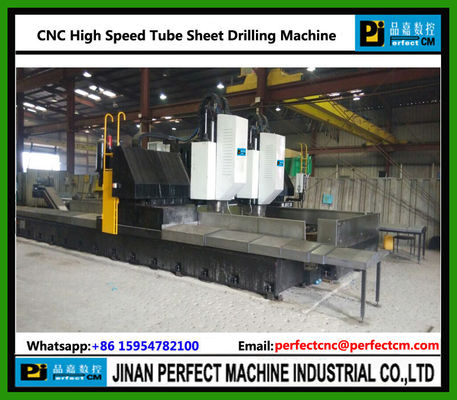

آلة حفر الصفيحة الأنبوبية ذات السرعة العالية باستخدام الحاسب الآلي في صناعة تصنيع المبادلات الحرارية (موديل PHD3030-2)

آلة حفر الألواح الأنبوبية عالية السرعة باستخدام الحاسب الآلي

(موديل PHD3030-2)

الصناعة المطبقة:

يستخدم لمعالجة الحفر للصلب والفولاذ المقاوم للصدأ والمواد المركبة. يتم استخدامه بشكل رئيسي في عملية الحفر (بما في ذلك الثقوب العمياء) للوحة الأنبوب، واللوحة الحاجزة في الآلات البتروكيماوية، ومكثف الهواء، والمبادل الحراري وما إلى ذلك. وتصنيع الفلنجات الكبيرة، وكذلك للألواح المشتركة في البناء، والجسور، وبرج الحديد، إلخ.

ميزات ومزايا الآلة:

1. الآلةيتكون من قاعدة جسرية يسارية ويمينية، طاولة عمل وسطية، جسرية ذات حركة طولية،شريحة النقل، رأس الطاقة، نظام CNC، وحدة تبريد إعادة التدوير، نظام تفريغ الرقاقة الأوتوماتيكي، النظام الهيدروليكي، النظام الكهربائي إلخ.

2.يستخدم التحكم العددي نظام FAGOR8055، مع موصل USB ولوحة LED ملونة، واجهة باللغة الإنجليزية. يمكن أن تقوم بإدخال قطعة عمل الكمبيوتر الموضعية/الخارجية ويمكن تشغيلها بسهولة.

3.التم إصلاح المنضدة، وهومتفرقمن القنطرة،القنطرية المتحركة على طول القاعدة اليسرى واليمنى تتحرك، يمكن لهذا الهيكل ضمان الماكينةدقة أعلىمن آلة الموردين الآخرينهيكل (منضدة العمل والجسر مثبتان معًا).

4. الآلة بها طحنوالتنصتوظيفةن,ويمكن طحن أخدود الختم والأخاديد الأخرى (يجب على المستخدم توفير أدوات خاصة).

5.تحتوي الآلة على 6 محاور تحكم رقمية؛ تم تجهيز دليل خطي ثقيل على سرير المخرطة. يمكن لطاولة العمل أن تقوم بحركة طولية على طول الدليل (المحور X)، والعارضة العرضية العملاقة لديها دليل خطي أيضًا؛ يمكن لعربة الشريحة أن تقوم بحركة جانبية على طول الدليل (المحور Y). تم تجهيز المتزلجون على عربة الشرائح، وهو دليل على رأس الطاقة الذي يمكنه القيام بحركة رأسية على عربة الشرائح.

6. مغزل رأس الطاقة هو مغزل دقيق من تايوان KENTURN / تايوان Xutai، والذي يتم تشغيله بواسطة محرك تحويل التردد الخاص ويمكنه تنظيم السرعة بدون خطوات وفقًا للاحتياجات. المغزل عبارة عن فتحة مستدقة BT50. يمكن تركيب رأس الحفر أو المخرطة أو قاطعة الطحن بواسطة شريط التوصيل. يحتوي صندوق المغزل على أسطوانة قطع فضفاضة (ضغط الهواء والضغط الهيدروليكي) لتغيير أدوات القطع بسهولة. كما يمكن تجهيزها بشريط لصق مبرد داخليًا لتحقيق قطع عالي السرعة.

المواصفات الفنية:
